Gru Girevole

GRUGR05


GRU GIREVOLE
CON CONTRAPPESO
Ruote in NYLON

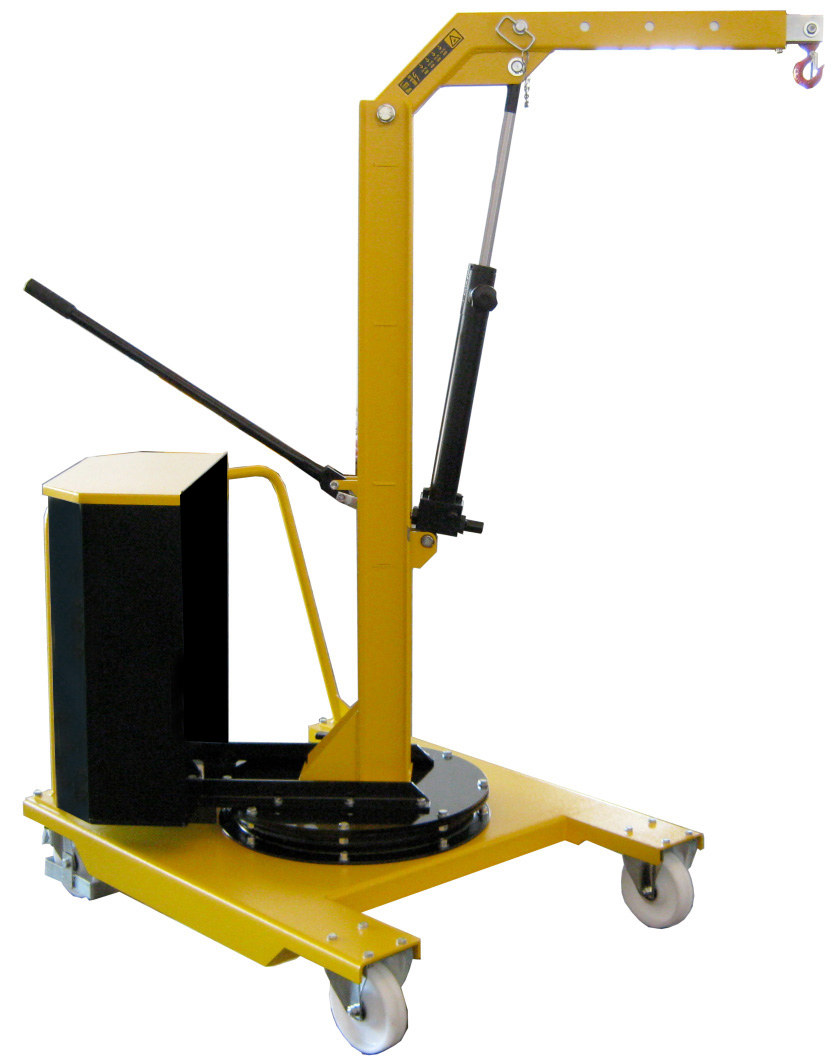

Gru contrappesata posizionata su ralla girevole. Idonea a trasportare con facilità pesi fino a 500 kg anche a sbalzo.
I l braccio preleva il materiale da terra, dalle scaffalature o dai contenitori e lo trasporta direttamente sulla macchina utensile per le varie lavorazioni.
Grazie al movimento girevole a 360 gradi, si possono alloggiare i pezzi anche sulle macchine utensili dotate di protezioni perimetrali (es. torni frese centri di lavoro, presse).
Sollevamento con pompa manuale a doppia mandata, sforzo dell’operatore minimo grazie alla dimensione del cilindro.
È una macchina estremamente versatile e quindi indispensabile per le officine che hanno l’esigenza di manovrare pezzi pesanti e a sbalzo.

GRU A SBALZO CON CONTRAPPESO

gru a sbalzo girevole



modello PORTATA KG I
KG
II
KG
III
KG
IV
KG
A B C D E F G H I L M N O P Q R S
GRU05GR 500 500 350 250 150 1830 1340 955 500 120 482 617 752 887 356 491 626 761 80 225 560 865



CARATTERISTICHE TECNICHE
Portata per lunghezza braccio   500 kg / 482 mm
Portata lunghezza braccio 1   350 kg / 617 mm
Portata lunghezza braccio 2   250 kg / 752 mm
Portata lunghezza braccio 3   150 kg / 887 mm


Pompa idraulica   a doppia azione
Colore   giallo
Versione ruote   nylon
Peso

500
Altezza di sollevamento max. a braccio esteso mm 2700
Altezza di sollevamento con braccio parallelo al terreno mm 1955
Altezza di sollevamento min. a braccio esteso
mm
470
Diametro ruota sterzante mm 175
Diametro ruote mm 175
Due ruote fisse, due ruote girevoli con freno
